近期，赛为斯声学技术部为某变电室提供变压器散热系统改造技术服务。
本项目为2个变电室内变电机组，现有散热系统不能使变压器所散发的热量快速排出变压器室，风机的布置方式使散热器所散发的热量向下和向上流动，没有足够的动力使热量通过变压器室墙壁百叶窗和楼顶排气扇排出，此次改造将采用新型散热器提高散热面积，更改原有风机布置方式并更换大功率风机，同时改善散热器热量引排方式，在散热器外部加装引排风筒，通过风机吹风和抽排的方式将散热器热量排出变压器室。
因为变压器散热器风机更换为大功率风机，共有四台，因此带来的排风口噪声的增大是不容忽略的治理要点。快看技术人员怎么处理：
1、改善散热器热量引排方式，在散热器外部加装引排风筒，将散热器整体包裹，通过风机吹风和抽排的方式将散热器热量排出变压器室。
2、新增2台抽排风机，单独设置在引排风筒内，可独立拆卸安装检修。引排风筒由镀锌风管组成，外加保温层，保证热量高效排除室外，在变电室通道处预留空间，满足人员正常通行。风管可有效控制气流再生噪声。引排风筒以钢结构为骨架，整体进行接地处理。同时在散热片引排风筒处开设检修门，可方便快速观察检修。

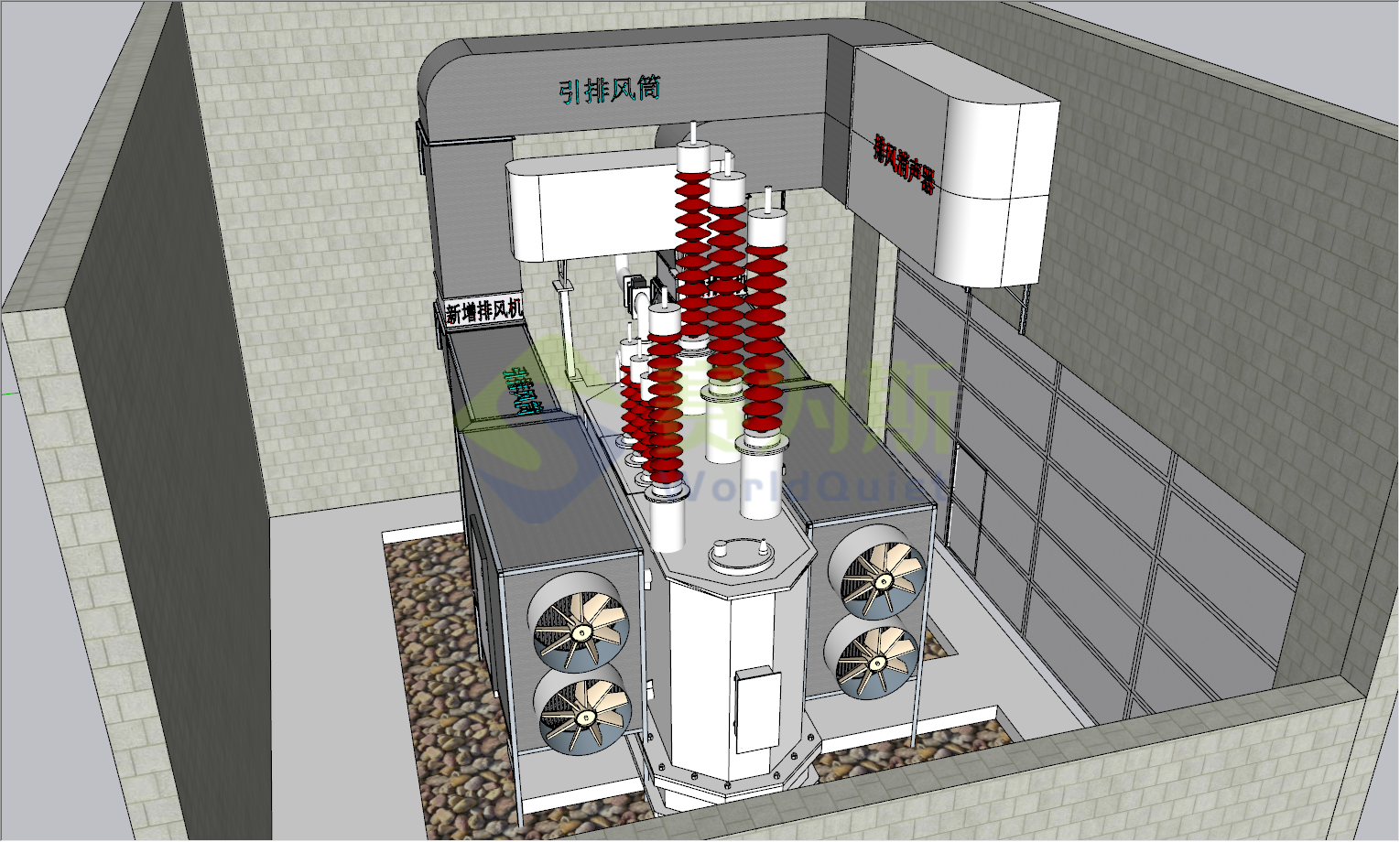

引排风筒安装模拟图

3、考虑到在侧墙处开出风口会导致大门处强度减弱，现在屋檐顶部墙体开设排风口，在排风口位置加装消音筒，进行降噪处理，消声筒采用片式消声器。消声段采用PY-15型片式消声器，消声器消声量≥15dB，消声器风速≤6.6m/s，气流再生噪声≤60dB。排风噪声不高于60dB，可满足使用要求。消声器采用PY-15型片式消声器，防雨式设计。
