山东化工厂空压机降噪方案

文章出处：技术资讯网责任编辑admin 阅读量：发表时间：2021-05-18 14:06

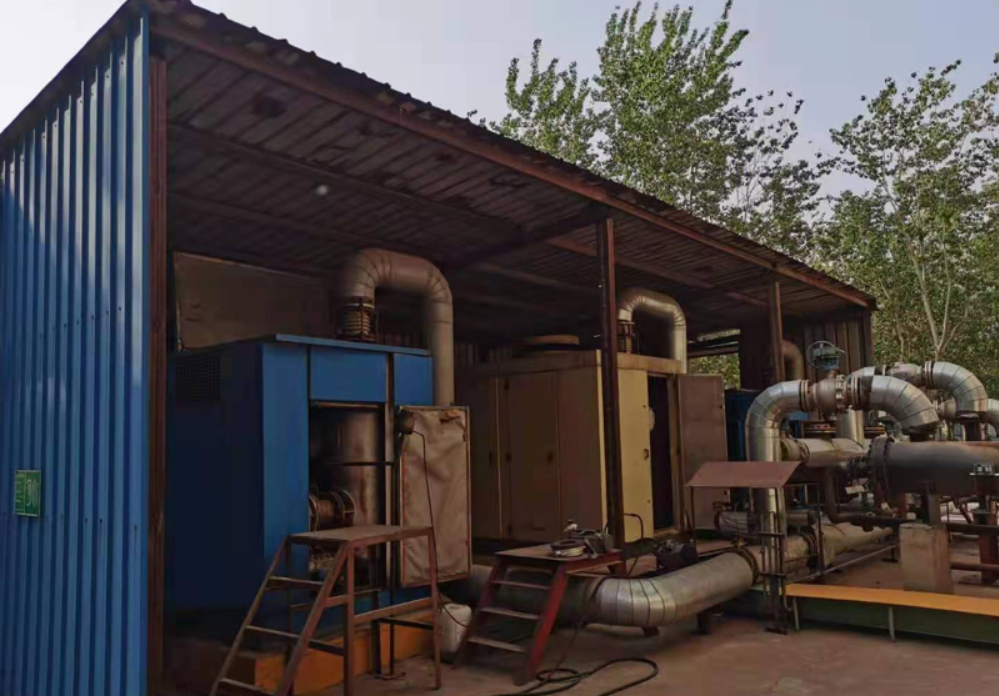

空压机噪声非常大，一般能达到100分贝左右。下面介绍山东某化工厂空压机降噪方案。根据业主提供的噪声数据，空压机噪声在100dB左右。根据经验数据，空压机正常工作时，近场噪声在95~110dB，呈现明显的中高频特性，听觉感官非常难受。严重违反了噪声在人员职业健康方面的规定，严重影响了员工的工作效率，给员工的身体、心理带来了极其不利的影响。

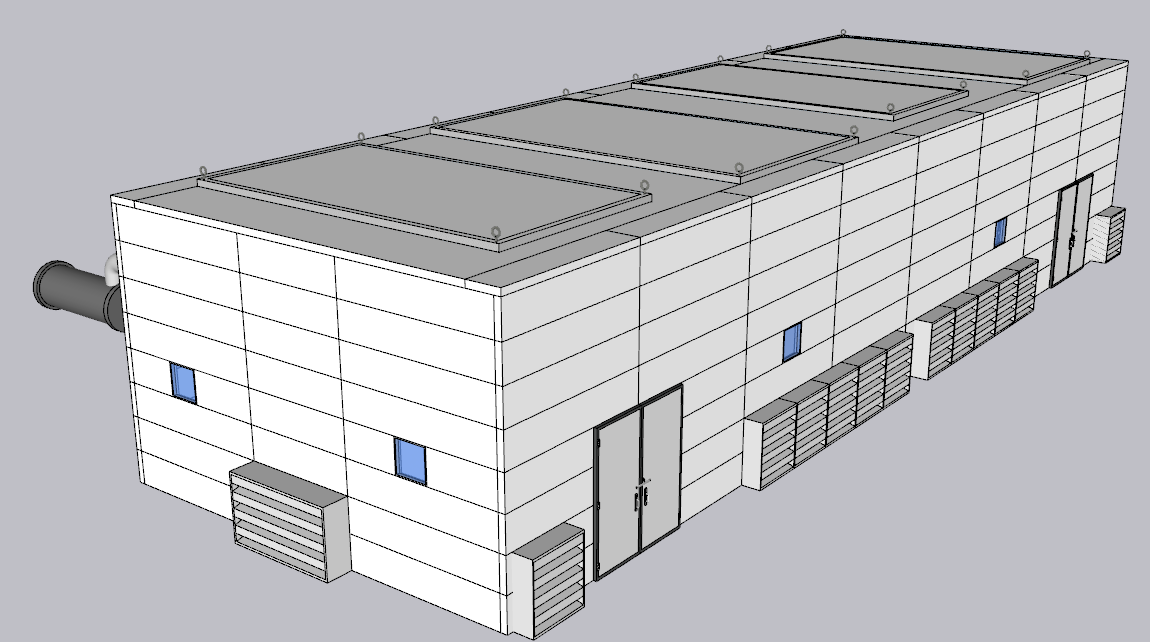

根据现场实测数据、噪声情况分析和设计依据及治理目标，结合经济性、可靠性和实用性，设计此方案。采用隔声罩的方案进行治理。由于设备噪声较高，距离敏感区域较近，因此必须采用隔声罩的方案。隔声罩以钢结构为框架，强排风措施，进风百叶消声器、隔声检修门、可拆卸顶、观察窗和吸隔声模块主材组成。隔声罩为模块式结构，后期拆卸后再安装，以便于设备的大检修。
本次项目设备隔声罩以钢结构为骨架，与基础用螺栓连接；采用框架结构，保证结构强度；采用吸隔声模块作为壁面主材。隔声罩总体长约为20m，宽约为6.7m，高度约为4m。空压机上方以每个空压机的尺寸，每边空开500mm左右做成一个整体的顶盖，每个顶盖做4个吊点，方便设备整体吊装检修。隔声罩内部留有800mm~1000mm的检修通道，同时在隔声罩上开设观察窗和照明系统，可供人员日常巡查检修。
隔声罩壁面主材采用AM10型吸隔声模块，模块采用金属板外壳，内填多层阻尼材料、吸声材料和隔声材料，并内衬防火防水材料。隔声材料可以有效阻隔噪声通过空气传播；吸声材料可以损耗声能，吸收直达噪声，防止噪声通过反射产生二次噪声。
吸隔声模块主材：厚静电喷涂热镀锌孔板、环保吸音棉、隔音板、防水防火吸音布。技术参数：吸声系数≥0.9，隔声量≥35dB。

空压机管道穿隔声罩墙体部分采用隔声套管，开口处用阻尼材料填补，外部进行密封防水处理；若为高温管道，采用绝热处理。

本次项目设备隔声罩设置消声通风散热。根据空压机通风散热的计算可知，需要设置排风，保证设备散热需要48000 m3/h 的排风量。同时需要设置进风，考虑到空压机的进风量(4台空压机总进风量为22200 m3/h)，隔声罩的总进风量约为70000 m3/h。

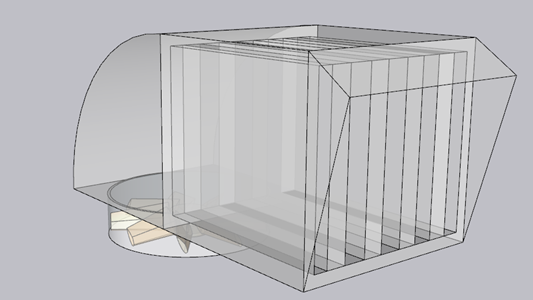

设置4个排风口，在排风口处增加强排风措施，保证隔声罩的换热次数，选用4台12000 m3/h的风机。排风消声器由0.5m排风导流段+1.5m消声段组成，截面为0.96平方米，设计排风风速7m/s。消声段采用PY-10型片式消声器，设计消声量20dB。消声器采用PY-10型片式消声器，外壳由镀锌板+吸音材料（防火憎水布包裹）+吸音孔板（镀锌板才材质）组成，插片由吸音孔板（镀锌板才材质）+吸音材料（防火憎水布包裹）+吸音孔板（镀锌板才材质）组成防雨式设计，所有外表面烤漆处理。

设置进风口，在进风风口处增加进风消声措施，采用BY-60型消声百叶进行通风降噪，总通风面积为：11 m2，有效通风率为50%，有效面积为5.5 m2，设计进风风速3.5m/s,设计消声量20dB。BY-60型通风百叶式消声器，厚度600mm，消声插片由吸声孔板、吸声材料（外包防火憎水布）组成，设计消声量20dB，该百叶消声片向下倾斜，可防止雨水溅入。
此方案治理后，排除其他干扰，隔声罩外1m处噪声不高于85dB。
